WideSCAN：机器视觉的未来
提供12至120英寸多种规格，兼容CIS或CCD技术，采用紧凑即插即用设计，实现高速高分辨率性能，是质量保证、图像采集和打印校准的理想选择。
从分散的系统到单一来源
WideSCAN 则简化了这一流程。所有关键组件均来自单一来源 - Image Access - 并经过设计可无缝协同工作。配置权完全掌握在您手中，让您获得更强的控制力、更快的实施速度和更少的麻烦。

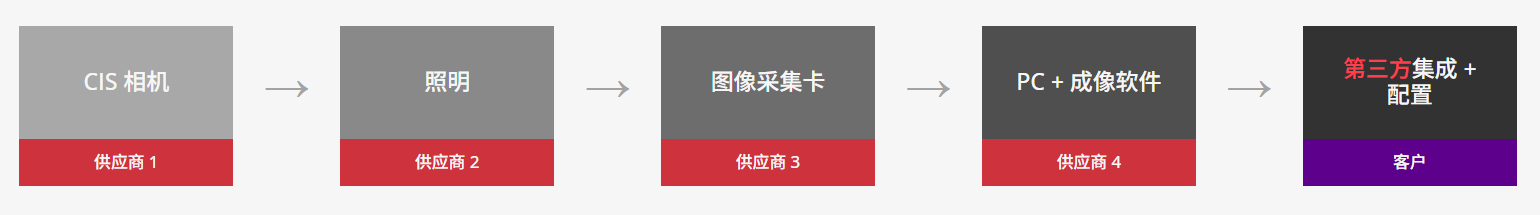

传统机器视觉架构

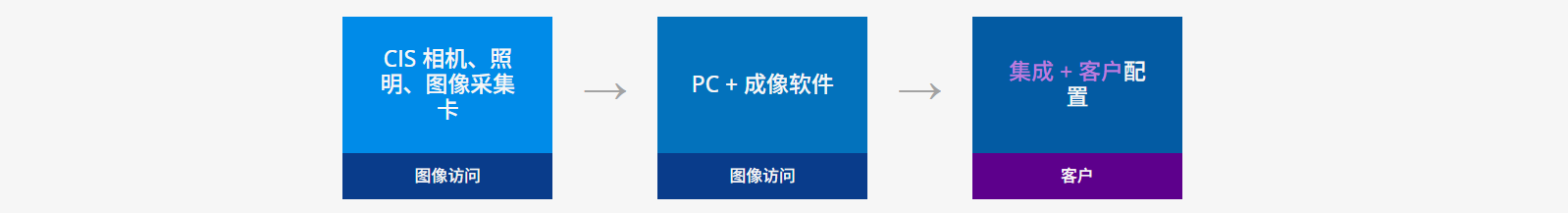

WideSCAN 机器视觉架构
3D 表面检测

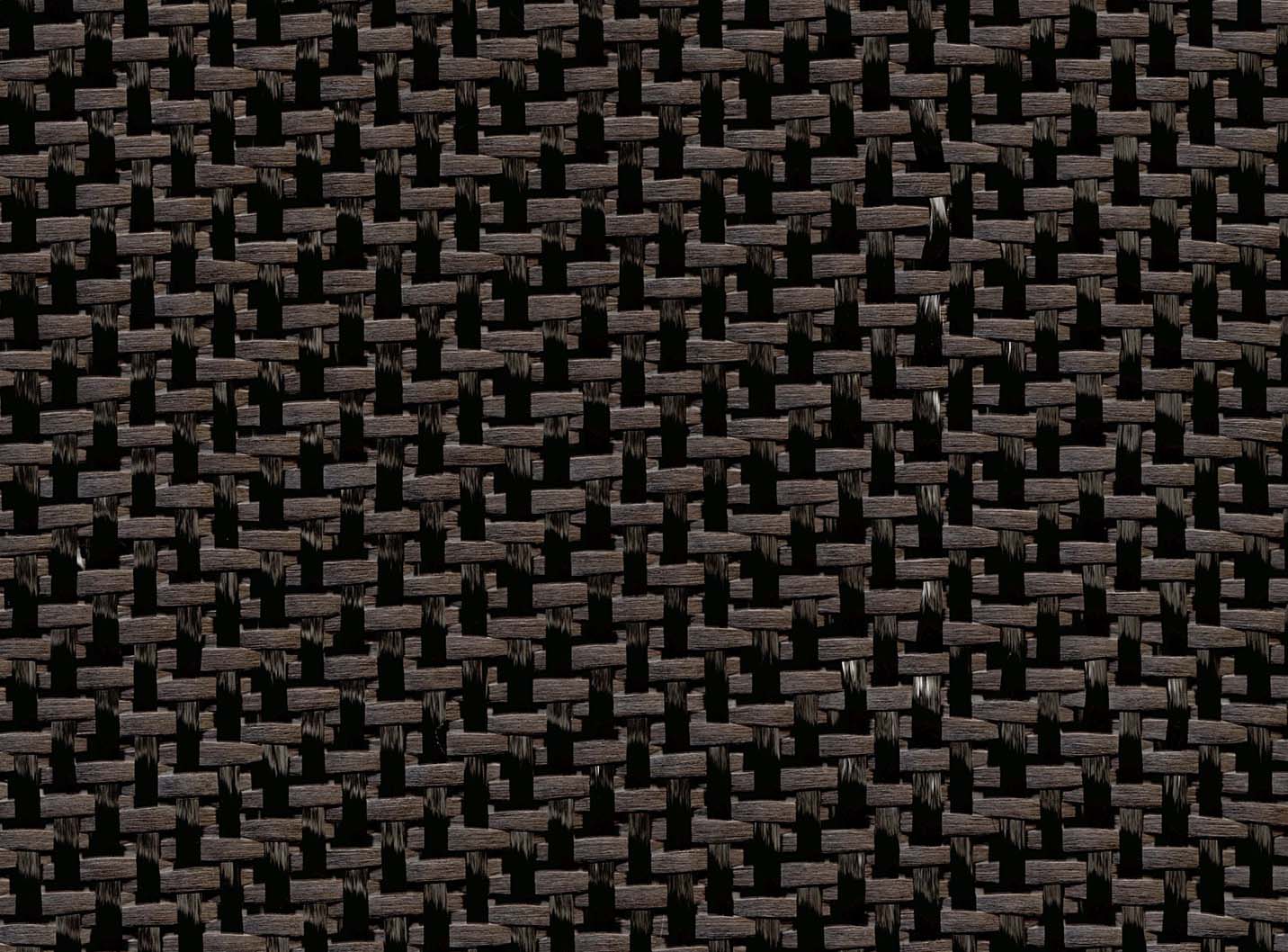

扫描时不启用3D纹理增强功能

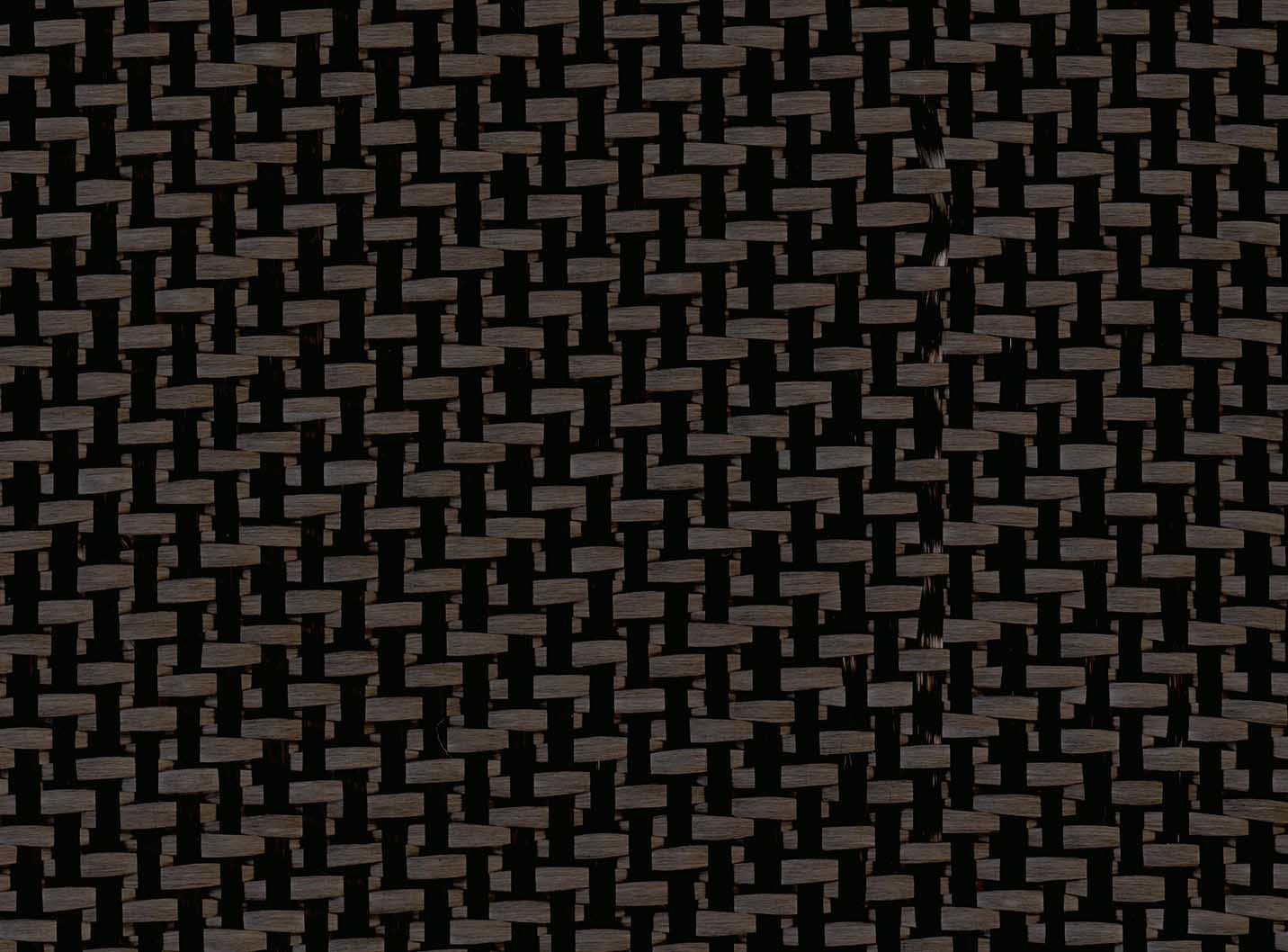

扫描时采用高度增强的纹理效果
Scan2Net连接技术
Scan2Net为所有 WideSCAN 产品提供核心支持，以标准以太网和基于网络的控制取代专用硬件连接 - 操作简便、传输迅捷，且具备全球兼容性。
传统接口
Camera Link
Camera Link HS
CoaXPress (CXP)
MIPI CSI
USB3 Vision
GigE Vision
10GigE Vision
PCI Express (PCIe)
冗余的复杂层级
Scan2Net接口
支持高达 10GB 以太网
TCP/IP 互联网标准
Web 服务器，浏览器界面
网络 LAN、WLAN、无线
Scan2Net® 采用连接全球的网络语言：互联网。
精准照明，确保结果准确
紫外线与红外线照明选项使特定WideSCAN型号的功能超越可见光谱范围。通过集成UVA（365纳米）和IR（850纳米）照明系统，这些设备可支持广泛的分析应用——从材料鉴别、表面检测到荧光成像技术。
额外波长可选择性激活，在保持紧凑设计与扫描性能不变的前提下，为专业工作流程提供增强的灵活性。
全谱能力
紫外和红外照明选项将选定 WideSCAN 型号的功能扩展到可见光谱之外。这些系统集成了 UVA （365 nm） 和 IR （850 nm） 照明，支持广泛的分析应用——从材料区分和表面检测到基于荧光的成像。
可以有选择地激活额外的波长，从而在不改变紧凑设计或扫描性能的情况下为专业工作流程提供增强的灵活性。
适用于各种系统尺寸和扫描需求

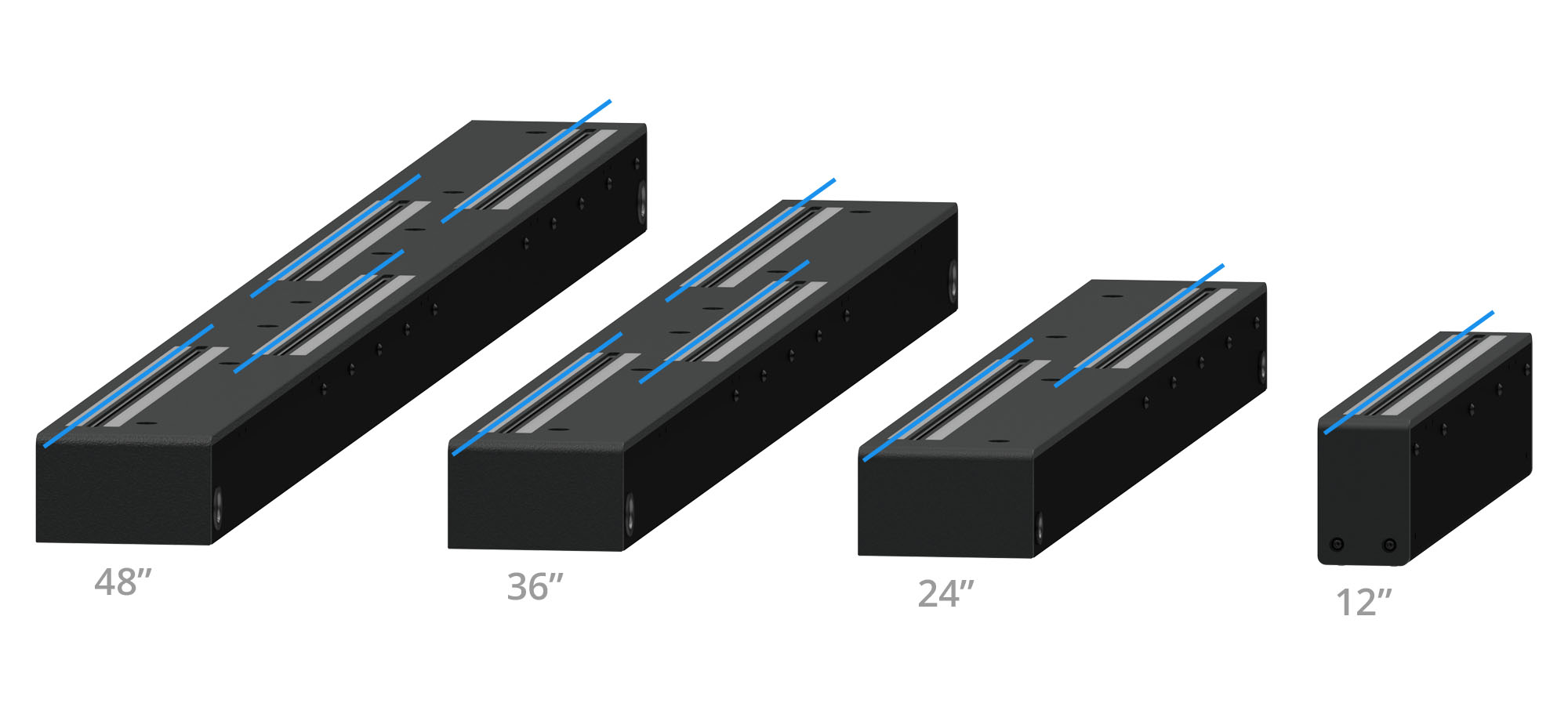

WideSCAN扫描线条提供CIS和CCD技术版本，尺寸从12英寸到120英寸，可实现高速在线集成。

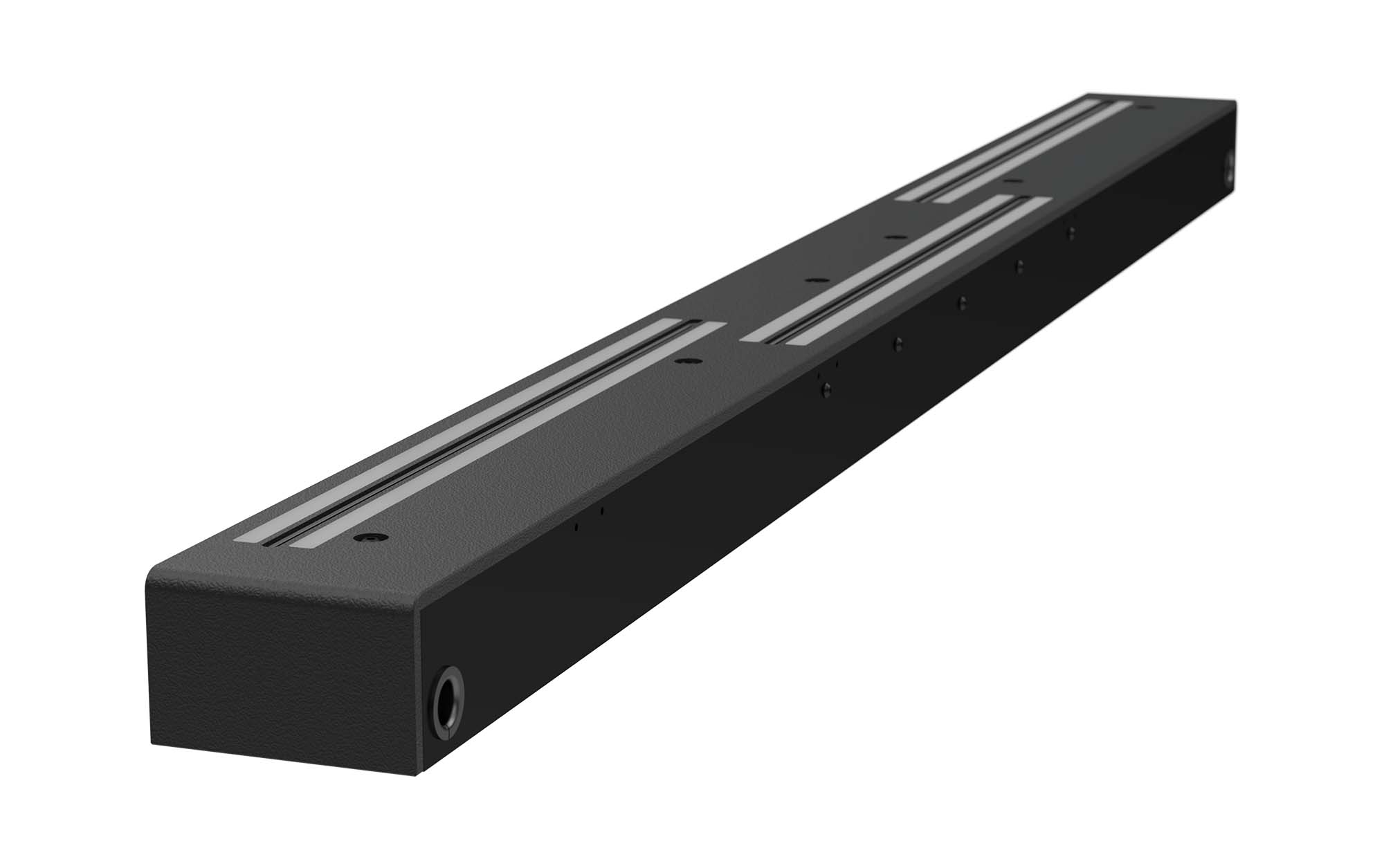

| 技术 | CIS扫描条（单体） |
|---|---|
| 扫描宽度 | 305 毫米（12 英寸）至 1220 毫米（48 英寸） |
| 传感器对准 | 同轴透镜，确保测量任务实现1:1成像 |
| 焦点位置 | 防护玻璃上方11毫米 |
| 照明系统 | 白光LED，显色指数>95——色彩测量理想选择 |
| 扫描速度 | 最高1500毫米/秒（灰度模式） 500毫米/秒（彩色模式） |
| 3D扫描 | 支持 - 用于表面纹理捕捉 |
| 外壳 | 紧凑型（80毫米×55毫米） 3毫米铝型材，IP54防尘等级，被动散热 |
| 环境适应 | 最高40°C（100°F）工作温度，无需降额 |
| 技术 | 铝型材上的模块化CIS条 |
|---|---|
| 扫描宽度 | 1525毫米（60英寸）至3050毫米（120英寸），以305毫米为增量 |
| 传感器对准 | 同轴变焦，确保测量任务实现1:1成像 |
| 焦点位置 | 距防护玻璃上方11毫米 |
| 照明系统 | 白光LED，显色指数>95——适用于色彩测量 |
| 扫描速度 | 最高750毫米/秒（灰度模式） 250毫米/秒（彩色模式） |
| 3D扫描功能 | 支持表面纹理捕捉 |
| 外壳设计 | 紧凑型（180毫米×110毫米）， IP54防尘等级，被动散热 |
| 环境适应 | 最高40°C（100°F）工作温度，无需降额 |

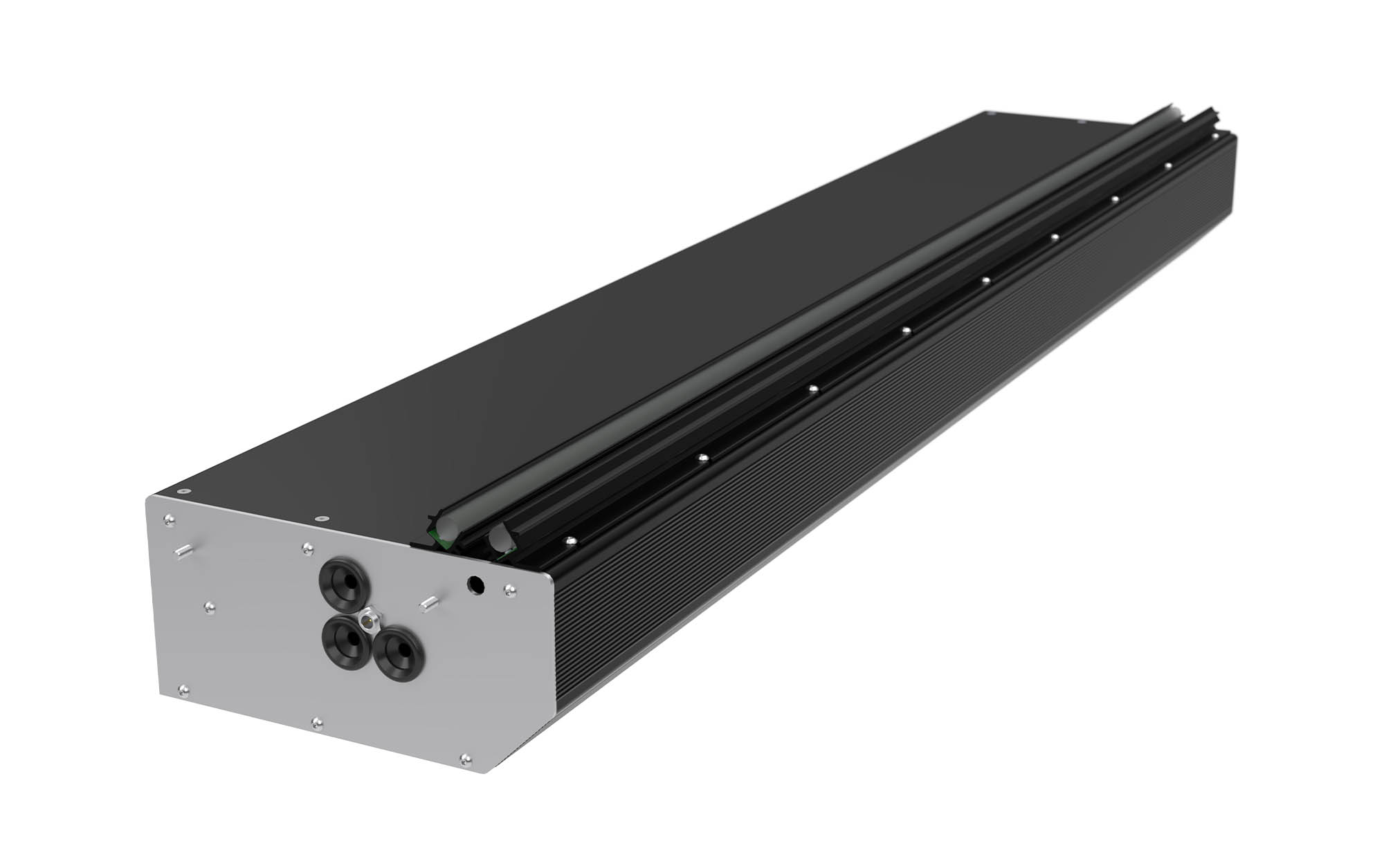

| 技术 | 配备CCD缩放传感器的相机盒 |
|---|---|
| 扫描宽度 | 305毫米（12英寸）至1220毫米（48英寸） 焦深 最高5毫米 |
| 焦深 | 最高5毫米 |
| 焦点位置 | 防护玻璃上方26毫米 |
| 照明系统 | 白色LED，显色指数>95 - 色彩测量理想之选 |
| 扫描速度 | 最高500毫米/秒（彩色），取决于300–600 dpi分辨率 |
| 3D扫描 | 支持 - 用于表面纹理捕捉 |
| 外壳 | 200毫米×160毫米，IP54防尘等级，被动散热 |
| 环境适应 | 最高40°C（100°F）工作温度，无需降额 |
| 技术 | 配备CCD缩放传感器的相机盒 |
|---|---|
| 扫描宽度 | 305毫米（12英寸） |
| 焦深 | 最大 5 毫米 |
| 焦点位置 | 防护玻璃上方26毫米 |
| 照明系统 | 白光LED（显色指数>95）+ UVA（365纳米）+ 红外线 (850 nm) |
| 扫描速度 | 最高500 mm/s（彩色），取决于分辨率和波长 |
| 3D扫描 | 支持 - 用于表面纹理捕捉 |
| 外壳 | 200 mm x 160 mm，IP54防尘等级，被动散热 |
| 环境适应 | 最高40°C（100°F）工作温度，无需降额 |

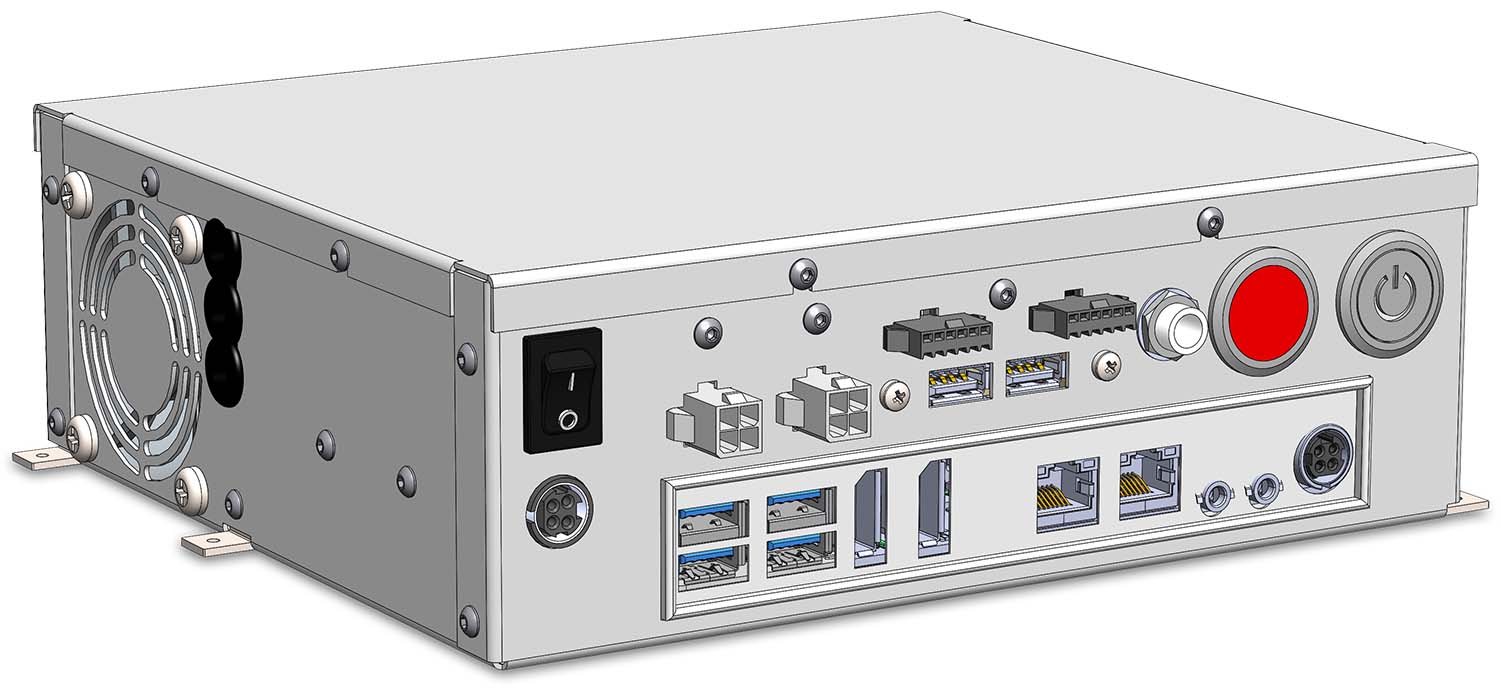

选择适合您配置的控制器
WideSCAN系统不受固定控制器的限制。您可以根据具体需求——无论是扫描宽度、性能要求还是网络基础设施——选择最适合的Scan2Net计算机。对于宽度超过60英寸的系统，必须选用高性能型号；对于较小系统，两种型号均可选用。
S2N-ITXPC-A
英特尔四核 i3 Gen 8 CPU
240 GB 固态硬盘，16GB 内存
1 个千兆 TCP/IP 网络接口
S2N-ITXPC-1-B
英特尔四核 i3 Gen 8 CPU
240 GB 固态硬盘，64GB 内存
10 千兆TCP/IP 网络接口
量身定制，完美适配您的系统
WideSCAN扫描线条的设计理念在于实现完美集成。根据需求，我们可定制机械安装结构与连接点，使设备无缝融入您的特定机器或生产环境——快速高效且经济实惠。
欢迎联系我们，探讨您的具体需求，为您量身打造最优配置方案。
超高性价比
WideSCAN — 价格如此具有竞争力，有位客户甚至以为我们把小数点放错位置了。
CIS 技术 / 12 – 48 英寸
产品 | 技术 | 宽度 | 速度 | 照明* |
|---|---|---|---|---|
WideSCAN-12 | CIS，单线扫描条 | 12″ / 305mm | 1500mm/s @ (300dpi gray) | VIS、BL |
WideSCAN-24 | CIS，单线扫描条 | 24″ / 610mm | 1500mm/s @ (300dpi gray) | VIS、BL |
WideSCAN-36 | CIS，单线扫描条 | 36″ / 915mm | 1500mm/s @ (300dpi gray) | VIS、BL |
WideSCAN-48 | CIS，单线扫描条 | 48″ / 1220mm | 1500mm/s @ (300dpi gray) | VIS、BL |
CIS 技术 / 60 – 120 英寸
产品 | 技术 | 宽度 | 速度 | 照明* |
|---|---|---|---|---|
WIDESCAN-60 | CIS，单线扫描条 | 60″ / 1525mm | 750mm/s @ (300dpi gray) | VIS、BL |
WIDESCAN-72 | CIS，单线扫描条 | 72″ / 1830mm | 750mm/s @ (300dpi gray) | VIS、BL |
WIDESCAN-84 | CIS，单线扫描条 | 84″ / 2135mm | 750mm/s @ (300dpi gray) | VIS、BL |
WIDESCAN-96 | CIS，单线扫描条 | 96″ / 2440mm | 500mm/s @ (300dpi gray) | VIS、BL |
WIDESCAN-108 | CIS，单线扫描条 | 108″ / 2745mm | 500mm/s @ (300dpi gray) | VIS、BL |
WIDESCAN-120 | CIS，单线扫描条 | 120″ / 3050mm | 500mm/s @ (300dpi gray) | VIS、BL |

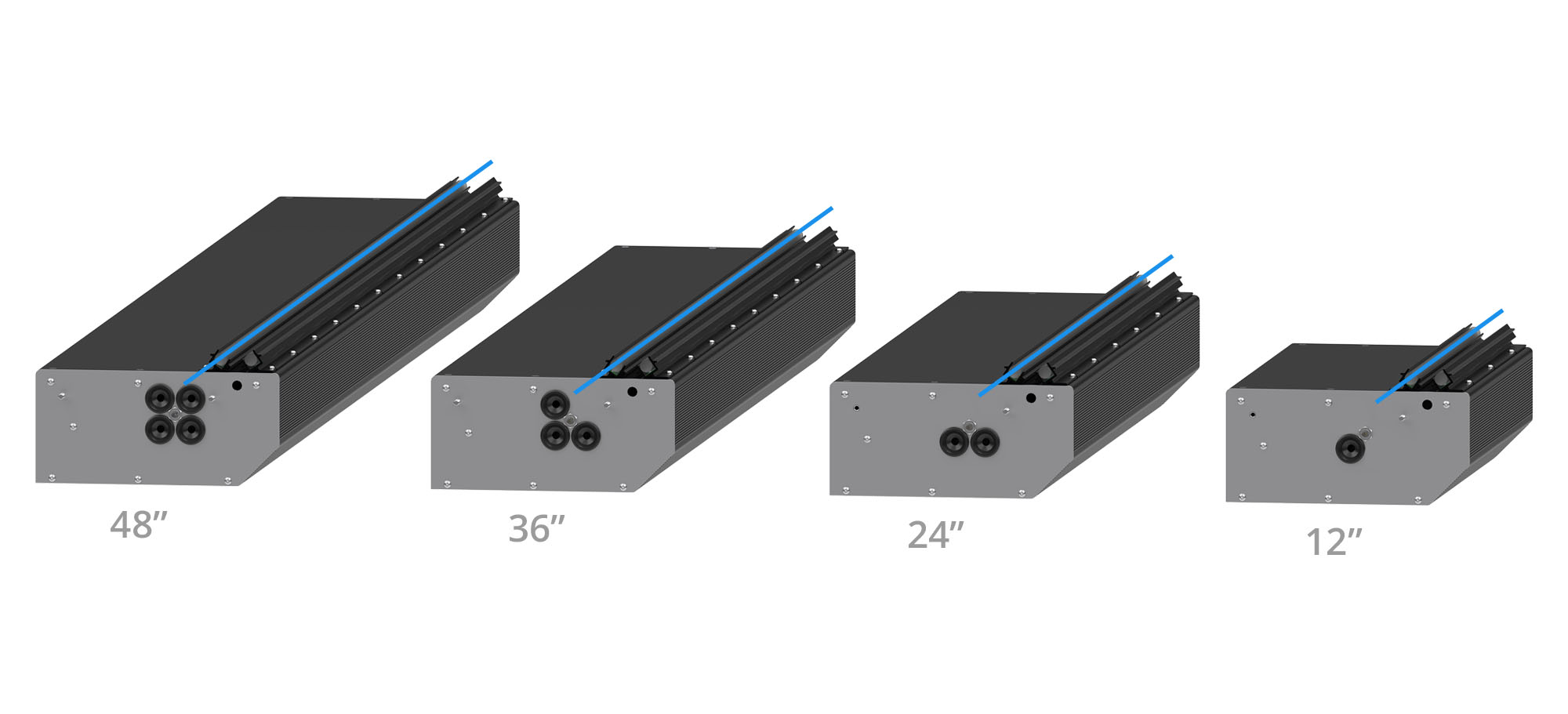

CCD技术
产品 | 技术 | 宽度 | 速度 | 照明* |
|---|---|---|---|---|
WIDESCAN-12-CCD | CCD, RGB相机盒 | 12″ / 305mm | 500mm/s @ (300dpi gray) | VIS、BL |
WIDESCAN-12-CCD-UVIR | CCD, 多光谱相机盒 | 12″ / 305mm | 500mm/s @ (300dpi gray) | VIS、BL、UV、IR |
WIDESCAN-24-CCD | CCD, RGB相机盒 | 24″ / 610mm | 500mm/s @ (300dpi gray) | VIS、BL |
WIDESCAN-36-CCD | CCD, RGB相机盒 | 36″ / 915mm | 500mm/s @ (300dpi gray) | VIS、BL |
WIDESCAN-48-CCD | CCD, RGB相机盒 | 48″ / 1220mm | 500mm/s @ (300dpi gray) | VIS、BL |
